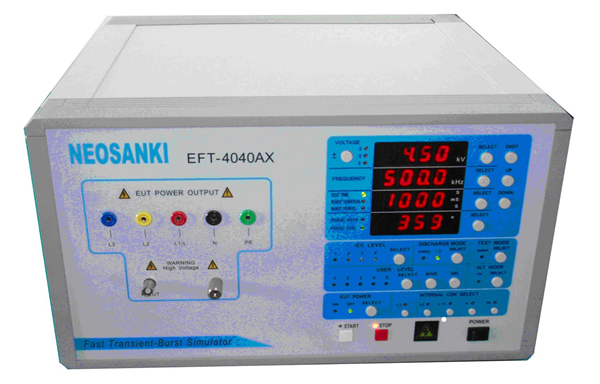

快速瞬變脈沖群發生器EFT-4040AX

聯系電話：13316818180

產品詳情

一、產品介紹：

智能型EFT-4040系列產品在性能方面全面達到并超過IEC61000-4-4和GB/T17626.4標準要求的快速瞬變脈沖群發生器。具有可靠性好、波形穩定、使用方便等優點。在性能穩定性方面國內同類產品處于領先水平。

二、產品特點：

? 采用德國原裝高速高壓電子開關。

? 采用電子式高壓電源，輸出電壓穩定精度高。

? 整體設計采用內置三相五線耦合/去耦網絡，最大限度滿足測試需求。

? 內置IEC61000-4-4四種標準等級，正負極性自動切換，操作更加人性化。

? 輸出波形完全符合50Ω和1kΩ負載測試要求。滿足國際標準最新發展動態需求，

? EFT系列產品最大限度任意可調整的測試頻率范圍提升至1MHz。

? 選擇了脈沖注入同步/異步功能，可以更加準確地判斷試品對脈沖疊加相位的敏感性。

? 內置IEC標準等級、主機自動電壓漸升掃描、主機正負極性自動切換、用戶編程記憶試驗程

序模式(主機附置存儲/刪除鍵)

三、產品參數：

型號		EFT-4040AX
輸出電壓		0.2～4.6KV±10%
脈沖極性		正/負
脈沖重復頻率		0.1～1MHz±2% 連續可調
脈沖串長度		f≤20KHz時，群寬調節范圍0.01ms～20ms 20KHz＜f≤1000KHz時，群寬調節范圍0.01 ms～255/f
脈沖前沿		5ns±30%
脈沖寬度	50Ω負載時	50ns±30%
	1KΩ負載時	35ns～150ns
脈沖串周期		0.2s～99.99s連續可調，
脈沖注入相位		異步/同步 0～359°，步進值為1度
內 阻		50Ω±20%
耦合去耦網絡		內置三相五線16A
測試功能		內置IEC標準等級、主機自動電壓漸升掃描、主機極性自動切換、用戶編程記憶試驗程序模式(主機附置存儲/刪除鍵)
被試品電力容量		三相AC 380V/16A
工作環境溫度		15℃～35℃
